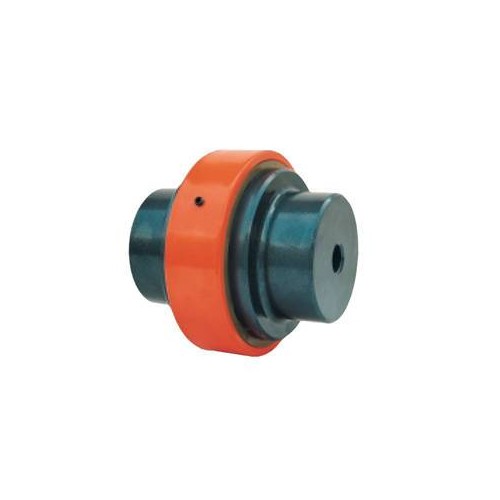

Acoplamiento Elástico Samiflex A-3

Acolamiento standard tipo A

Este acoplamiento se compone solamente de 4 piezas.
Dos mangones idénticos y que pueden ser de fundición perlítica. fundición nodular. acero o aleación de aluminio. llevando cada uno 8 aletas (salvo para los 0 y 00 que tienen 6 y 4 aletas respectivamente).
Una guarnición elástica dentada y abierta. de elastómero de poliuretano.
Un aro de sujección de acero o poliamida. con tetones interiores. destinados a ajustar dicho aro sobre la guarnición elástica. la cual tiene unas ranuras a este efecto. Por otra parte el aro dispone de dos agujeros roscados. simétricos entre sí. a través de
los cuales podemos fijar dos espárragos allen coincidentes con los alojamientos de la guarnición elástica. todo ello destinado a evitar el posible desplazamiento axial de dicho aro.
