Poleas de transmisión

¿Qué son las poleas de transmisión?

Las poleas de transmisión son discos metálicos o de fundición con una garganta perfilada en su periferia, sobre la que trabaja una correa. La polea recibe el movimiento giratorio del eje motriz (a través del chavetero, casquillo Taper Lock u otro sistema de fijación) y lo transmite, mediante la fricción o el engrane con los dientes de la correa, a otra polea conducida. La geometría de la garganta determina qué tipo de correa puede montarse y qué potencia se puede transmitir.

Son el complemento natural de las correas y forman el sistema de transmisión más extendido en la industria por su silencio, su bajo coste de mantenimiento, su tolerancia a desalineaciones y su rendimiento aceptable (95-98%).

Tipos de poleas de transmisión

Poleas trapezoidales (V) para correa V

Garganta en forma de V con perfil estándar (DIN 2211, ISO 4184). Pueden tener 1, 2, 3, 4, 5 o más gargantas paralelas. Para correas SPZ, SPA, SPB, SPC o clásicas A, B, C, D, E.

Poleas Poly-V (estriada)

Varias gargantas pequeñas en V combinadas en una sola correa multinervada. Habituales en automoción (correa de accesorios) y aplicaciones donde el espacio axial es limitado.

Poleas planas

Sin garganta, superficie cilíndrica (con o sin bombé). Para correas planas. Uso minoritario, presente en sectores como el agrícola tradicional o el textil.

Poleas síncronas (dentadas)

Garganta con dientes que engrana con los dientes de la correa síncrona. Transmisión positiva sin deslizamiento. Perfiles T, AT, HTD, GT (5M, 8M, 14M).

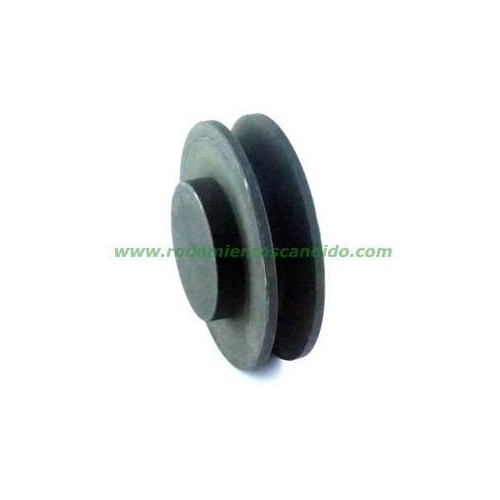

Poleas ciegas vs poleas Taper Lock

Ciegas: sin chavetero, sin agujero de eje, para mecanizar a medida. Taper Lock: con agujero cónico para acoplar casquillo Taper Lock estándar, montaje rápido sin chavetero.

¿Para qué se usan las poleas de transmisión?

Para transmitir movimiento entre dos ejes paralelos con un cierto grado de tolerancia y bajo coste. La aplicación más extendida es la transmisión motor-ventilador, motor-bomba, motor-compresor y motor-cinta a baja velocidad. En automoción, la correa de accesorios (alternador, bomba de agua, compresor de aire acondicionado) trabaja con poleas Poly-V. En distribución de motor, poleas síncronas. En máquinas-herramienta CNC, husillos con poleas síncronas para precisión.

Medidas estándar y normativas

• DIN 2211 / ISO 4184: poleas trapezoidales estrechas (SPZ, SPA, SPB, SPC) — la familia más vendida en industria.
• DIN 2215: poleas trapezoidales clásicas (Z, A, B, C, D, E).
• ISO 9982, ISO 9981: poleas síncronas perfiles T, AT, HTD, GT.
• Diámetro primitivo (DP): el diámetro efectivo donde se considera que la correa transmite la potencia.
• Casquillos Taper Lock: 1108, 1210, 1610, 2012, 2517, 3020, 3525, 4040, 4545, 5050.

¿Cada cuánto cambiar las poleas?

Las poleas de fundición o acero, con uso correcto y buena lubricación de los cojinetes, duran décadas. Lo que se cambia es la correa, no la polea. Solo se sustituye la polea cuando la garganta está desgastada (la correa se hunde más allá del perfil), cuando hay grietas en el cuerpo o cuando se daña el chavetero. Una polea con la garganta brillante y pulida ha desgastado el perfil y debe cambiarse.

Mantenimiento de las poleas

• Alineación rigurosa: con regla apoyada sobre los cantos de ambas poleas, o con láser de alineación.
• Tensión correcta de la correa: medida con calibrador o por flexión (1% de la distancia entre centros).
• Inspección de la garganta: las paredes deben estar lisas, sin escalones, brillos pulidos ni grietas.
• Comprobación del chavetero o casquillo: aflojamientos provocan desgaste lateral.
• Sustituir la correa cuando se la cambia; nunca solo una correa de un par sin la otra (en multipolea).

Usos y aplicaciones de las poleas de transmisión

Motores eléctricos industriales con ventilador, bomba, compresor, agitador o cinta acoplada por correa; automoción (poleas de cigüeñal, alternador, bomba de agua, compresor de aire acondicionado, dirección asistida); máquinas-herramienta CNC (transmisión a husillo por correa síncrona); maquinaria textil; equipos de impresión; máquinas envasadoras; equipos de cuarto frío (compresores); maquinaria agrícola (cosechadoras, picadoras con múltiples correas) y mantenimiento industrial general.

FAQs sobre poleas de transmisión

¿Qué diferencia hay entre polea ciega y Taper Lock?

La ciega es un disco sin agujero de eje ni chavetero: hay que mecanizarla a medida. La Taper Lock viene con agujero cónico estandarizado al que se le monta un casquillo cónico Taper Lock que la fija a un eje cilíndrico, sin necesidad de chavetero ni mecanizado.

¿Qué casquillo Taper Lock necesito?

Depende del diámetro del eje y de la polea. Cada polea Taper Lock tiene asignado un casquillo específico (1610 para diámetros 14-42 mm, 2012 para 16-50 mm, 2517 para 14-65 mm, etc.). El casquillo se pide aparte de la polea, salvo que venga incluido.

¿Puedo cambiar una correa V por una síncrona usando la misma polea?

No. La garganta es completamente distinta. La polea V tiene perfil en cuña, la síncrona tiene dientes. Cambiar de sistema implica cambiar las dos poleas y la correa.

¿Cuántas gargantas necesita una transmisión?

Depende de la potencia. Una correa SPB transmite unos 4-8 kW; dos correas en paralelo el doble; tres el triple. Para motores de 22 kW se usan típicamente 3-4 correas SPB; para 75 kW, 5-6 correas SPC.

Rango de precios de las poleas de transmisión

• Polea Taper Lock SPB 1 garganta 100 mm: 15-40 €.
• Polea Taper Lock SPB 2-3 gargantas 200-300 mm: 40-150 €.
• Polea Poly-V automoción: 15-80 €.
• Polea síncrona HTD 8M 30 dientes: 25-90 €.
• Polea ciega de fundición para mecanizar: 10-60 € según diámetro.
• Casquillo Taper Lock 2517: 8-25 €.

Lubricante para las poleas

Las poleas no se lubrican directamente: trabajan en seco con la correa. Lo que sí se lubrica son los rodamientos del eje sobre el que va montada la polea (grasa de litio NLGI 2 estándar). Para el casquillo Taper Lock, aplicar una capa muy fina de aceite ligero en la rosca de los tornillos de fijación al montar, nunca grasa.

Marcas compatibles de poleas de transmisión

• Optibelt
• Gates
• SKF
• Continental
• Pix
• Mitsuboshi
• Tecnopower
